롬라이터기 설치 및 동작 방법

1. 설치

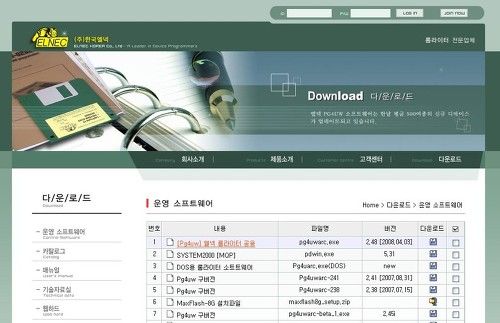

 ① ㈜한국엘넥(www.elnec.co.kr) 방문하여 다운로드라는 곳을 클릭하면 [Pg4uw] 엘넥

   룸라이터 공용에 있는 파일을 사용하고자 하는 컴퓨터에 다운 받아 설치 하시면 됩니다.

   (※ 위 프로그램 같은 경우는 실행 프로그램 외에 드라이버 같이 포함이 되어 있습니다.)

2. 동작 방법

 ① 위 방법 대로 설치 완료 후에는 컴퓨터 바탕 화면에 Elnec Pg4uw이라는 아이콘이 생성이

   되었습니다. 실행 합니다.

초기 실행 화면

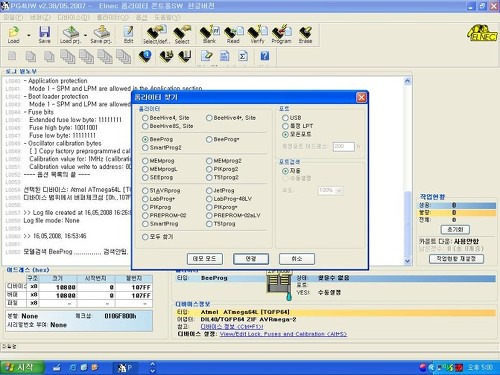

   - 초기 실행 화면에서 보면 초기에는 룸라이터기를 어떤 제품으로 사용 할지 검색하는 창이

    나옵니다. 여기서 저희 회사에서는 사용하는 룸라이터기기 명칭을 Beeprog 이라는 제품이며,

    Beeprog 체크 한 상태에서 연결을 누르면 연결 됩니다.

 ② 디바이스, 옵션 선택 및 굽기

    - 디바이스 선택

      : 프로그램 메뉴바 중 Select/def 라는 아이콘 클릭 합니다.

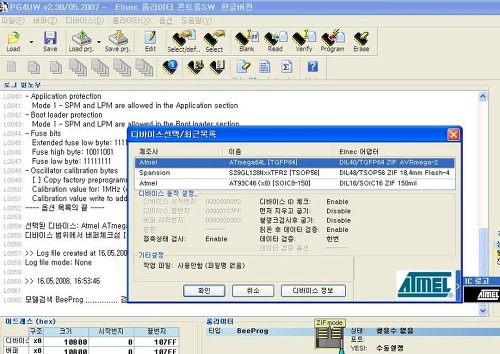

       → 위 그림 처럼 디바이스 선택/목록이라는 창이 생성 됩니다.

         (위 창 내용들중 굽고자 하는 디바이스 선택 한 후 확인을 클릭 합니다.)

    - 파일 불러오기

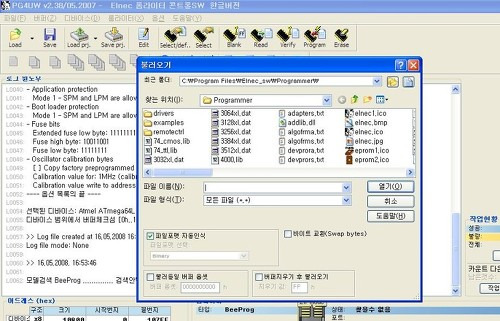

      : 프로그램 메뉴바 중 Load 라는 아이콘 클릭 합니다.

    - 디바이스 설정 및 굽기(ATmeag64 기준으로 설명 입니다)

      ⓐ 디바이스 설정

         : 프로그램 메뉴바 중 Program 라는 아이콘 클릭 합니다.

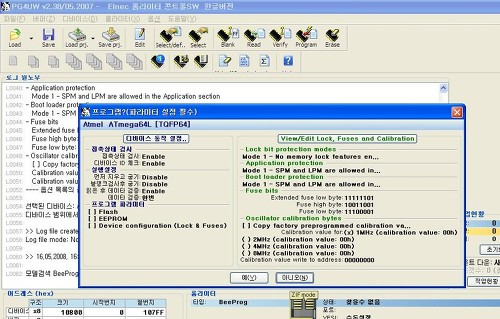

       → 위 그림 처럼 프로그램(파라미터 설정 필수)이라는 창이 생성 됩니다.

      ⓑ 디바이스 동작 설정

         : 위 창 내용들중 디바이스 동작 설정.. 아이콘 클릭 합니다.

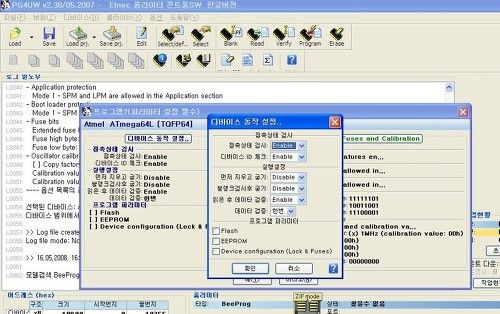

       → 위 그림 처럼 프로그램(디방이스 동작 설정..)이라는 창이 생성 됩니다.

          : 접촉상태 검사와 실행 설정란을 Enable로 각각 설정 후 프로그램 파라미터에서

           Flash, Device configuration만 체크 후 확인 누릅니다.

      ⓒ view/Edit Lock, Fuses and Calibration 설정

         : view/Edit Lock, Fuses and Calibration  클릭 합니다.

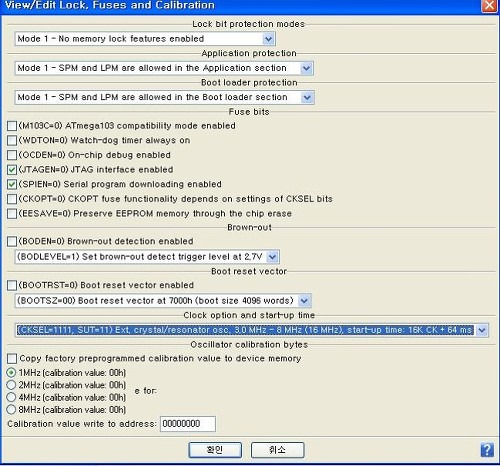

       → 위 그림 처럼 view/Edit Lock, Fuses and Calibration 이라는 창이 생성 됩니다.

         ⒜ Lock bit protection modes 위 그림 처럼 모두 Mode 1에 설정 합니다.

         ⒝ Fuse bits

            : (JTAGEN=0), (SPIEN=0)만 체크 합니다.

         ⒞ Brown-out

            : (BODLEVEL=1) Set brown-out detect trigger level at 2.7V로 설정 합니다.

         ⒟ Boot reset vector

            : (BOORSZ=00) Boot reset vector at 7000h (boot size 4096 words)로 설정 합니다.

         ⒠ Clock option and start-up time

            : (CKSEL=1111,SUT=11)Ext, crystat/resonator osc, 3.0MHz - 9MHz(16MHz),

             Start-up time: 16K CK + 64ms로 체크 합니다.



 이상 입니다.
